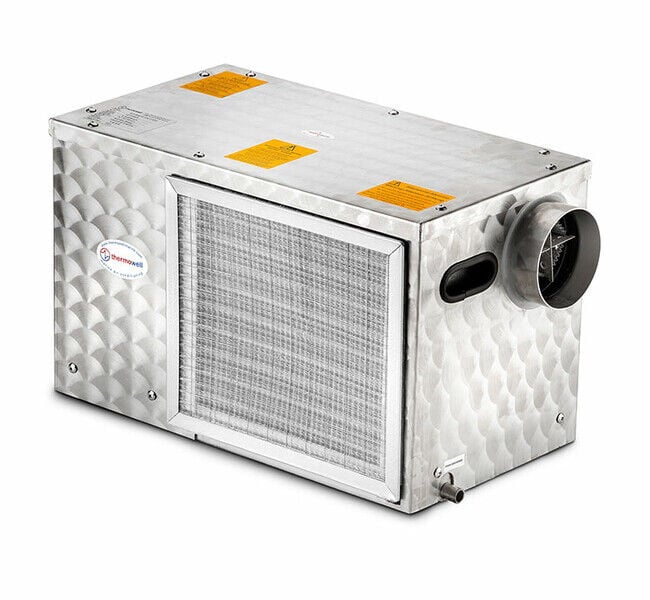

Thermowell IZY16EH Marin Klima 16000 BTU 230V Sıcak-Soğuk

Thermowell IZY16EH marin klima, tekne ve yatlarda yüksek kapasiteli soğutma ve ısıtma ihtiyacını karşılamak üzere geliştirilmiş kompakt marin klima sistemidir. 16.000 BTU/h soğutma ve 6.100 BTU/h ısıtma kapasitesi sayesinde geniş kabin, salon ve yaşam alanlarında dört mevsim iklimlendirme sağlar.

Thermowell IZY16EH marin klima, 230V sınıfı AC elektrik sistemleriyle kullanılmak üzere tasarlanmıştır. Üretici teknik föyünde nominal besleme değeri 220V / 1 faz / 50 Hz olarak belirtilmektedir. Marina elektriği, uygun kapasiteli marin jeneratör veya inverter sistemi üzerinden çalıştırılabilir.

IZY serisinin önemli avantajlarından biri, deniz suyu sirkülasyon pompası ile elektrik ve elektronik kontrol bileşenlerinin klima ünitesi üzerinde hazır bulunmasıdır. Bu bütünleşik yapı, klasik marin klima sistemlerine göre montajı sadeleştirir ve ilave ekipman yerleşimi ihtiyacını azaltır.

Cu-Ni 70/30 bakır-nikel deniz suyu kondenseri, tuzlu suyun oluşturabileceği korozyon ve erozyona karşı yüksek dayanıklılık sunar. 316 paslanmaz çelik gövde ise uzun süreli marin kullanıma uygun dayanıklı bir yapı sağlar.

Öne Çıkan Özellikler

• 16.000 BTU/h soğutma kapasitesi
• 6.100 BTU/h ısıtma kapasitesi
• Sıcak-soğuk çalışma
• 230V sınıfı AC besleme
• 1.450 W nominal soğutma tüketimi
• 1.985 W nominal ısıtma tüketimi
• 7,2 A soğutma çalışma akımı
• 9,2 A ısıtma çalışma akımı
• Entegre deniz suyu sirkülasyon pompası
• Entegre elektrik ve elektronik kontrol sistemi
• Cu-Ni 70/30 deniz suyu kondenseri
• 316 paslanmaz çelik yapı
• Dijital duvar tipi kontrol paneli
• Uzaktan kumanda
• Opsiyonel Wi-Fi kontrolü
• Komple standart montaj kiti
• Tekne ve yat kullanımına uygun

Teknik Özellikler

Marka: Thermowell
Model: IZY16EH
Ürün Tipi: Sıcak-soğuk marin klima
Soğutma Kapasitesi: 16.000 BTU/h / 4.690 W
Isıtma Kapasitesi: 6.100 BTU/h / 1.800 W
Besleme Gerilimi: 220-230V AC
Faz: 1 Faz
Frekans: 50 Hz
Soğutma Güç Tüketimi: 1.450 W
Isıtma Güç Tüketimi: 1.985 W
Soğutmada Tam Yük Akımı: 7,2 A
Isıtmada Tam Yük Akımı: 9,2 A
Önerilen Maksimum Sigorta: 16 A
Soğutucu Akışkan Dolumu: 350 g
Net Ağırlık: 38 kg
Ölçüler: 630 x 340 x 340 mm

Sıcak-Soğuk Çalışma

Thermowell IZY16EH yalnızca yaz aylarında soğutma amacıyla değil, serin dönemlerde tekne içinin ısıtılması için de kullanılabilir.

Soğutma modunda 16.000 BTU/h kapasite sunarken ısıtma modunda yaklaşık 6.100 BTU/h kapasite sağlar.

Bu özellik özellikle teknesini ilkbahar, sonbahar ve serin gecelerde de kullanan kullanıcılar için tek sistem üzerinden iklimlendirme avantajı sunar.

Entegre Deniz Suyu Pompası

IZY serisinde deniz suyu sirkülasyon pompası klima ünitesine entegre edilmiştir.

Klasik marin klima sistemlerinde pompa ve çeşitli elektrik-elektronik ekipmanların ayrı ayrı monte edilmesi gerekirken IZY sisteminde bu bileşenlerin önemli bölümü fabrikada ünitenin üzerine yerleştirilmiştir.

Bu yapı:

• Montaj süresini azaltır
• Ayrı pompa montaj alanı ihtiyacını azaltır
• Elektrik bağlantılarını sadeleştirir
• Tekne içerisinde daha düzenli kurulum sağlar

Cu-Ni Deniz Suyu Kondenseri

Thermowell IZY16EH marin klima kondenser soğutması için deniz suyu kullanır.

Kondenserde kullanılan Cu-Ni 70/30 bakır-nikel alaşım, deniz suyuna karşı korozyon ve erozyon direnci sağlamak amacıyla tercih edilmiştir.

Tipik deniz suyu devresi:

• Deniz suyu girişi
• Küresel vana
• Deniz suyu filtresi
• Entegre sirkülasyon pompası
• Klima kondenseri
• Bordadan tahliye hattı

şeklinde çalışır.

Standart Montaj Kiti

Thermowell IZY16EH, klima sisteminin kurulumu için gerekli temel aksesuarları içeren montaj kitiyle sunulur.

Standart kit içerisinde:

• Dijital duvar tipi kontrol paneli
• Uzaktan kumanda
• 2,5 m Ø102 mm yalıtımlı hava kanalı
• Ø100 mm hava çıkış menfezi
• PVC hava kanalı kelepçeleri
• 300 x 200 mm dönüş havası ızgarası
• 3 m Ø20 mm deniz suyu hortumu
• Deniz suyu filtresi
• 1/2" x 20 mm hortum bağlantısı
• 1/2" küresel vana
• 1/2" deniz suyu girişi
• 1/2" borda tahliye bağlantısı
• Paslanmaz çelik hortum kelepçeleri
• 1,5 m Ø16 mm yoğuşma tahliye hortumu
• 1 m elektrik besleme kablosu
• 4 adet montaj braketi

bulunur.

Deniz suyu sirkülasyon pompası ayrıca değil, klima ünitesinin üzerinde hazırdır.

230V Elektrik Sistemi

Thermowell IZY16EH marin klima 230V sınıfı AC elektrik sistemiyle çalışır. Üreticinin teknik föyünde nominal değer 220V / 1 faz / 50 Hz olarak belirtilmiştir.

Enerji kaynağı olarak:

• Marina kıyı elektriği
• Uygun kapasiteli marin jeneratör
• Yeterli güce sahip inverter ve akü sistemi

kullanılabilir.

Soğutma modunda nominal tüketim yaklaşık 1.450 W, ısıtma modunda ise yaklaşık 1.985 W seviyesindedir.

Jeneratör veya inverter kapasitesi belirlenirken klimanın yanı sıra aynı anda çalışacak diğer AC cihazların tüketimi de hesaba katılmalıdır.

IZY09EH, IZY13EH ve IZY16EH Arasındaki Fark

IZY09EH: 9.000 BTU/h
IZY13EH: 13.000 BTU/h
IZY16EH: 16.000 BTU/h

IZY16EH serinin en yüksek soğutma kapasiteli modelidir. IZY13 ile aynı 630 x 340 x 340 mm gövde ölçülerini kullanmasına rağmen 16.000 BTU/h soğutma kapasitesi sunar.

Bu nedenle daha geniş kabin ve salonlarda veya ısı yükünün daha yüksek olduğu alanlarda değerlendirilebilir.

Kullanım ve Montaj Önerileri

Thermowell IZY16EH marin klima, dönüş havasının rahatça alınabileceği ve şartlandırılmış havanın yaşam alanına dengeli şekilde dağıtılabileceği uygun bir teknik bölüme monte edilmelidir.

Hava kanalında gereksiz uzunluklardan, keskin dönüşlerden ve hava debisini azaltabilecek daralmalardan kaçınılmalıdır.

Deniz suyu filtresi bakım için kolay ulaşılabilir bir noktada bulunmalı ve düzenli olarak temizlenmelidir. Entegre pompanın sürekli suyla beslenebilmesi için deniz suyu hattının doğru şekilde kurulması önemlidir.

Yoğuşma tahliye hattı suyun cihazdan serbestçe uzaklaşabileceği şekilde eğimli döşenmelidir.

AC elektrik bağlantısı uygun 16 A koruma ve kaçak akım ekipmanları kullanılarak marin elektrik standartlarına uygun şekilde yapılmalıdır.

Kullanım Alanları

Thermowell IZY16EH marin klima;

• Motorlu teknelerde
• Yelkenli teknelerde
• Orta ve büyük boy yatlarda
• Geniş tekne kabinlerinde
• Salon ve yaşam alanlarında
• Master kabinlerde
• 230V kıyı elektriği bulunan teknelerde
• Marin jeneratörlü teknelerde
• Yeterli inverter altyapısına sahip sistemlerde

kullanılabilir.

16.000 BTU/h soğutma kapasitesi sayesinde IZY09EH ve IZY13EH modellerinden daha geniş alanlarda kullanılabilir. Kesin kapasite seçiminde tekne uzunluğunun yanı sıra alan hacmi, cam yüzeyleri, izolasyon seviyesi, güneş yükü ve kullanım bölgesinin iklim koşulları birlikte değerlendirilmelidir.
