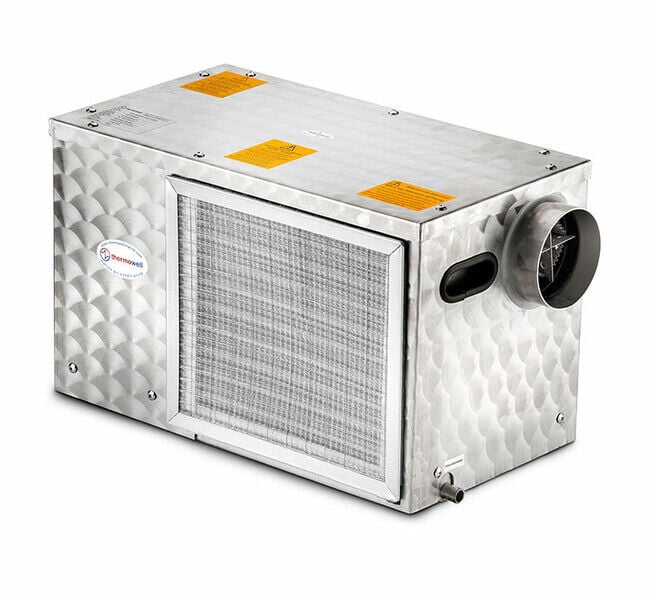

Thermowell IZY09EH Marin Klima 9000 BTU 230V Sıcak-Soğuk

Thermowell IZY09EH marin klima, tekne ve yatlarda hem soğutma hem de ısıtma sağlamak üzere geliştirilmiş 230V AC kompakt klima sistemidir. 9.000 BTU/h soğutma ve 6.100 BTU/h ısıtma kapasitesi sayesinde tekne kabinleri ve uygun büyüklükteki yaşam alanlarında dört mevsim iklimlendirme çözümü sunar.

Thermowell IZY09EH marin klima, montajı kolaylaştırmak amacıyla deniz suyu sirkülasyon pompası ile gerekli elektrik ve elektronik bileşenlerin ünite üzerinde hazır bulunduğu bütünleşik bir yapıya sahiptir. Standart montaj kitinde hava dağıtımı ve deniz suyu devresi için gerekli birçok bağlantı ekipmanı da bulunur.

IZY serisinin deniz suyu kondenserinde Cu-Ni 70/30 bakır-nikel alaşım kullanılır. Bu malzeme deniz suyunun neden olabileceği korozyon ve erozyona karşı yüksek dayanım sağlayarak marin ortamda uzun ömürlü kullanıma katkıda bulunur.

Kompakt yapısı ve hazır montaj kiti sayesinde geleneksel marin klima sistemlerine göre kurulum sürecinin daha sade hale getirilmesi amaçlanmıştır.

Öne Çıkan Özellikler

• 9.000 BTU/h soğutma kapasitesi
• 6.100 BTU/h ısıtma kapasitesi
• Sıcak-soğuk çalışma
• 230V sınıfı AC besleme
• Kompakt monoblok tasarım
• Deniz suyu sirkülasyon pompası ünite üzerinde
• Elektrik ve elektronik bileşenler ünite üzerinde hazır
• Cu-Ni 70/30 deniz suyu kondenseri
• Dijital duvar tipi kontrol paneli
• Komple montaj kiti
• Deniz suyu devresi ekipmanları dahil
• Hava dağıtım ekipmanları dahil
• Tekne ve yat kullanımına özel tasarım
• Kolay montaj odaklı IZY sistemi

Teknik Özellikler

Marka: Thermowell
Model: IZY09EH
Ürün Tipi: Sıcak-soğuk marin klima
Soğutma Kapasitesi: 9.000 BTU/h / 2.630 W
Isıtma Kapasitesi: 6.100 BTU/h / 1.800 W
Besleme Gerilimi: 220-230V AC
Faz: 1 Faz
Frekans: 50 Hz
Soğutma Güç Tüketimi: 910 W
Isıtma Güç Tüketimi: 1.930 W
Soğutmada Akım: 4,2 A
Isıtmada Akım: 8,5 A
Önerilen Maksimum Sigorta: 13 A
Soğutucu Akışkan: R410A
Soğutucu Akışkan Miktarı: 300 g
Net Ağırlık: 32 kg
Ölçüler: 590 x 280 x 310 mm

Sıcak-Soğuk Çalışma

Thermowell IZY09EH yalnızca yaz aylarında soğutma için değil, serin havalarda tekne içinin ısıtılması amacıyla da kullanılabilir.

Soğutma modunda 9.000 BTU/h kapasite sunarken, ısıtma modunda yaklaşık 6.100 BTU/h kapasite sağlar.

Bu özellik, teknesini sezon başı ve sezon sonunda da kullanan kullanıcılar için tek sistem üzerinden hem soğutma hem de ısıtma avantajı sunar.

Entegre Deniz Suyu Pompası

IZY serisinin önemli avantajlarından biri, deniz suyu sirkülasyon pompasının ünite üzerinde hazır bulunmasıdır.

Klasik marin klima sistemlerinde pompa, elektrik kutusu ve çeşitli kontrol ekipmanlarının ayrı ayrı yerleştirilmesi gerekebilirken IZY serisinde bu bileşenlerin önemli bölümü fabrika çıkışında klima ünitesine entegre edilmiştir.

Bu yapı montaj süresinin kısaltılmasına ve tekne içerisinde daha düzenli bir kurulum yapılmasına yardımcı olur.

Cu-Ni Deniz Suyu Kondenseri

Thermowell IZY09EH marin klima, deniz suyuyla çalışan kondenser sistemine sahiptir.

Kondenserde Cu-Ni 70/30 bakır-nikel alaşım kullanılır. Bu malzeme deniz suyuna maruz kalan ısı eşanjörlerinde korozyon ve erozyona karşı yüksek dayanım sağlamak amacıyla tercih edilir.

Tipik deniz suyu sistemi;

• Deniz suyu girişi
• Küresel vana
• Deniz suyu filtresi
• Entegre sirkülasyon pompası
• Klima kondenseri
• Bordadan tahliye hattı

şeklinde çalışır.

Standart Montaj Kiti

Thermowell IZY09EH, klima sisteminin kurulumu için gerekli temel ekipmanları içeren montaj kitiyle sunulur.

Standart kit içeriğinde:

• Dijital duvar tipi kontrol paneli
• 2,5 m Ø102 mm yalıtımlı esnek hava kanalı
• Ø100 mm beyaz hava çıkış menfezi
• PVC hava kanalı kelepçeleri
• 300 x 200 mm dönüş havası ızgarası
• 3 m Ø20 mm spiral deniz suyu hortumu
• Deniz suyu filtresi
• 1/2" x 20 mm hortum bağlantısı
• 1/2" küresel vana
• 1/2" deniz suyu girişi
• 1/2" borda tahliye bağlantısı
• Paslanmaz çelik hortum kelepçeleri
• 1,5 m Ø16 mm yoğuşma tahliye hortumu
• 1 m elektrik besleme kablosu
• 4 adet montaj braketi

bulunur.

Deniz suyu sirkülasyon pompası klima ünitesine entegredir.

230V Elektrik Sistemi

Thermowell IZY09EH 230V sınıfı AC elektrik sistemiyle çalışır.

Teknede enerji kaynağı olarak:

• Marina kıyı elektriği
• Uygun kapasiteli marin jeneratör
• Yeterli güçte inverter ve akü sistemi

kullanılabilir.

Soğutma modunda nominal tüketim yaklaşık 910 W, ısıtma modunda ise yaklaşık 1.930 W seviyesindedir.

Jeneratör veya inverter seçilirken yalnızca klimanın tüketimi değil, aynı anda çalışabilecek diğer 230V cihazlar da hesaba katılmalıdır.

Kullanım ve Montaj Önerileri

Thermowell IZY09EH marin klima, dönüş havasının rahatça alınabileceği ve soğuk/sıcak havanın kabine dengeli şekilde dağıtılabileceği uygun bir teknik alana monte edilmelidir.

Dönüş havası ızgarası kapatılmamalı ve hava kanalında gereksiz uzunluklardan, daralmalardan veya keskin dönüşlerden kaçınılmalıdır.

Deniz suyu filtresi bakım için kolay ulaşılabilir bir noktaya yerleştirilmeli ve düzenli olarak temizlenmelidir. Deniz suyu giriş hattının sürekli suyla dolu kalması ve pompanın hava yapmaması önemlidir.

Yoğuşma tahliye hattı suyun üniteden serbestçe uzaklaşabileceği şekilde eğimli kurulmalıdır.

230V elektrik bağlantısının uygun sigorta ve kaçak akım korumasıyla marin elektrik standartlarına göre yapılması tavsiye edilir.

Kullanım Alanları

Thermowell IZY09EH marin klima;

• Motorlu teknelerde
• Yelkenli teknelerde
• Tekne kabinlerinde
• Küçük salonlarda
• Gezi teknelerinde
• 230V kıyı elektriği bulunan teknelerde
• Marin jeneratör bulunan teknelerde
• Yeterli inverter altyapısına sahip teknelerde

kullanılabilir.

9.000 BTU/h soğutma kapasitesi nedeniyle küçük ve orta hacimli kabinler için değerlendirilebilir. Kesin klima kapasitesi belirlenirken tekne uzunluğundan ziyade alan hacmi, cam yüzeyleri, izolasyon seviyesi, güneş yükü ve kullanım bölgesinin iklim koşulları birlikte dikkate alınmalıdır.
