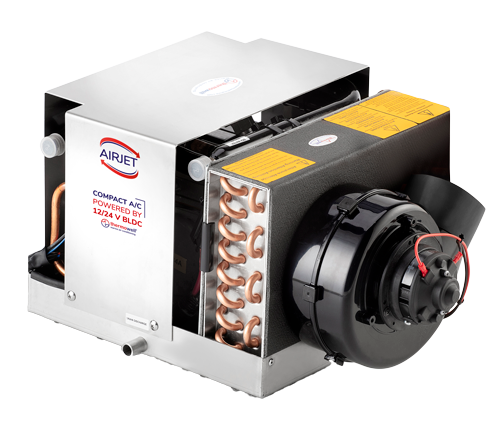

Thermowell AirJet 24+ Split 24V Marin Klima 7400-11400 BTU
Thermowell AirJet 24+ Split marin klima, tekne ve yatlarda doğrudan 24V DC servis aküsü üzerinden çalışmak üzere geliştirilmiş yüksek kapasiteli split tip marin klima sistemidir. 7.400-11.400 BTU/h değişken soğutma kapasitesi ve ayrı kondenser-evaporatör yapısı sayesinde daha geniş kabin ve yaşam alanlarında esnek montaj imkanı sunar.
Thermowell AirJet 24+ Split marin klima, BLDC brushless scroll kompresör teknolojisi sayesinde 230V AC beslemeye ihtiyaç duymadan doğrudan 24V elektrik sistemi üzerinden çalışabilir. Uygun akü ve şarj altyapısına sahip teknelerde jeneratör veya yüksek güçlü DC-AC inverter kullanmadan klima çalıştırılmasına imkan verir.
Split sistemde kompresör ve deniz suyu kondenserinin bulunduğu ünite ile kabin havasını soğutan evaporatör birbirinden ayrıdır. Kondenser ünitesi uygun bir teknik bölmeye, evaporatör ise soğutulacak alana daha yakın bir noktaya monte edilebilir.
24V sistem yapısı, yüksek soğutma kapasitesine rağmen çalışma akımının kontrol altında tutulmasına yardımcı olur. AirJet 24+ Split modelinde tam yük akımı yaklaşık 42-66 A, güç tüketimi ise 1-1,6 kW aralığındadır.
Öne Çıkan Özellikler
- 24V DC doğrudan çalışma
- Split tip marin klima sistemi
- 7.400-11.400 BTU/h soğutma kapasitesi
- 2.170-3.343 W soğutma kapasitesi
- Ayrı kondenser ve evaporatör üniteleri
- BLDC brushless scroll kompresör
- 42-66 A tam yük akımı
- 1-1,6 kW güç tüketimi
- 650 m³/saat hava debisi
- Ø100 mm hava çıkışı
- 10 L/dk deniz suyu debisi
- Cu-Ni 70/30 deniz suyu kondenseri
- Deniz suyu ile kondenser soğutması
- 230V inverter gerektirmeyen DC çalışma
- Esnek split montaj avantajı
- Tekne ve yat kullanımına uygun
Teknik Özellikler
Marka: Thermowell
Model: AirJet 24+ Split
Ürün Tipi: 24V DC split marin klima
Çalışma Gerilimi: 24V DC
Soğutma Kapasitesi: 7.400-11.400 BTU/h
Soğutma Kapasitesi: 2.170-3.343 W
Tam Yük Akımı: 42-66 A
Güç Tüketimi: 1-1,6 kW
Kompresör: Scroll BLDC
Hava Debisi: 650 m³/saat
Fan Çıkış Çapı: Ø100 mm
Deniz Suyu Bağlantısı: Ø19 mm
Deniz Suyu Debisi: 10 L/dk
Soğutucu Akışkan Dolumu: 240 g
Önerilen Güç Kablosu Kesiti: 10 mm²
Net Ağırlık: 18 kg
Kondenser Ünitesi Ölçüsü: 240 x 337 x 280 mm
Evaporatör Ünitesi Ölçüsü: 331 x 246 x 240 mm
Split Sistem Avantajı
Thermowell AirJet 24+ Split modelinde kondenser/kompresör ve evaporatör iki ayrı üniteden oluşur.
Bu yapı özellikle monoblok klima için yeterli montaj alanının bulunmadığı teknelerde avantaj sağlar. Kondenser ünitesi makine dairesi veya uygun bir teknik bölmeye yerleştirilebilirken evaporatör soğutulacak kabine daha yakın konumlandırılabilir.
Split sistemin başlıca avantajları:
- Daha esnek montaj yerleşimi
- Kompresör ünitesinin yaşam alanından uzaklaştırılabilmesi
- Evaporatörün kabine yakın monte edilebilmesi
- Hava kanalının daha kısa tutulabilmesi
- Sınırlı alanlarda daha kolay kurulum
24V Doğrudan Aküden Çalışma
Thermowell AirJet 24+ Split marin klima, doğrudan 24V servis aküsü üzerinden çalışır.
Bu nedenle uygun elektrik altyapısına sahip teknelerde ayrıca 230V jeneratör veya yüksek güçlü inverter kullanılması zorunlu değildir.
24V elektrik sistemi, yüksek güçlü DC tüketicilerde 12V sistemlere göre daha düşük akımla çalışma avantajı sağlar. Bununla birlikte maksimum 66 A seviyesine ulaşabilen çalışma akımı nedeniyle akü ve şarj altyapısı klima kullanım süresine uygun olarak boyutlandırılmalıdır.
AirJet 24 Split ve AirJet 24+ Split Arasındaki Fark
AirJet 24+ Split, AirJet 24 Split modelinin daha yüksek soğutma kapasiteli versiyonudur.
AirJet 24 Split:
5.400-7.400 BTU/h
AirJet 24+ Split:
7.400-11.400 BTU/h
Her iki model de 24V DC sistem için geliştirilmiştir. AirJet 24+ Split daha geniş kabin ve yaşam alanları için daha yüksek soğutma kapasitesi sunar.
Deniz Suyu Soğutma Sistemi
Thermowell AirJet 24+ Split kondenser soğutması için deniz suyu kullanır.
Tipik sistem:
- Deniz suyu girişi
- Küresel vana
- Deniz suyu filtresi
- Deniz suyu pompası
- Kondenser ünitesi
- Bordadan tahliye hattı
bileşenlerinden oluşur.
AirJet 24+ için gerekli deniz suyu debisi yaklaşık 10 litre/dakikadır. Deniz suyu filtresinin düzenli temizlenmesi ve pompanın kesintisiz suyla beslenmesi klimanın verimli çalışması açısından önemlidir.
Elektrik Sistemi ve Akü Kapasitesi
AirJet 24+ Split yüksek güçlü bir 24V DC tüketicidir. Sistem tasarlanırken yalnızca akü kapasitesi değil, tüketilen enerjinin ne şekilde geri şarj edileceği de değerlendirilmelidir.
Hesaplamada:
- Servis aküsü kapasitesi
- Akünün kullanılabilir kapasitesi
- LiFePO4 veya diğer akü teknolojisi
- Klimanın günlük kullanım süresi
- Alternatör kapasitesi
- DC-DC şarj sistemi
- Güneş paneli kapasitesi
- Teknedeki diğer elektrik tüketicileri
- Kablo uzunluğu ve voltaj düşümü
birlikte dikkate alınmalıdır.
Kullanım ve Montaj Önerileri
Thermowell AirJet 24+ Split marin klima montajında kondenser ve evaporatör için ayrı montaj noktaları belirlenmelidir.
Kondenser ünitesi deniz suyu hattına kolay bağlantı yapılabilecek ve servis erişimi bulunan bir teknik alana yerleştirilmelidir.
Evaporatör ünitesi soğutulacak kabine mümkün olduğunca yakın konumlandırılmalı ve 650 m³/saat hava debisini karşılayabilecek uygun hava kanalı ve menfezler kullanılmalıdır.
Split üniteler arasındaki soğutucu akışkan hatlarının montajı, vakumlanması ve sistemin devreye alınması soğutma sistemleri konusunda deneyimli personel tarafından yapılmalıdır.
24V elektrik hattında klima akımına uygun sigorta kullanılmalı ve kablo kesiti gerçek kablo uzunluğu ile voltaj düşümü hesabına göre belirlenmelidir.
Kullanım Alanları
Thermowell AirJet 24+ Split marin klima;
- Motorlu teknelerde
- Yelkenli teknelerde
- Orta boy yatlarda
- Tekne kabinlerinde
- Salon ve yaşam alanlarında
- Monoblok klima için uygun alan bulunmayan teknelerde
- 24V servis aküsü bulunan sistemlerde
- LiFePO4 akülü teknelerde
- Jeneratör kullanılmak istenmeyen uygulamalarda
kullanılabilir.
7.400-11.400 BTU/h değişken soğutma kapasitesi sayesinde AirJet 24 Split modelinin yetersiz kalabileceği daha geniş alanlarda değerlendirilebilir. Kesin kapasite seçiminde kabin hacmi, cam yüzeyleri, izolasyon, güneş yükü ve teknenin kullanılacağı iklim koşulları birlikte dikkate alınmalıdır.
