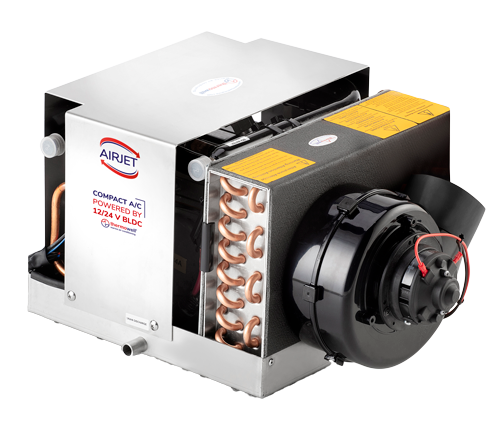

Thermowell AirJet 24 Split Marin Klima 24V 5400-7400 BTU
Thermowell AirJet 24 Split marin klima, tekne ve yatlarda doğrudan 24V DC servis aküsü üzerinden çalışmak üzere geliştirilmiş split tip marin klima sistemidir. 5.400-7.400 BTU/h değişken soğutma kapasitesi ve ayrı kondenser-evaporatör yapısı sayesinde sınırlı montaj alanına sahip teknelerde esnek yerleşim imkanı sunar.
Thermowell AirJet 24 Split marin klima, BLDC brushless scroll kompresör teknolojisi sayesinde 230V AC beslemeye ihtiyaç duymadan doğrudan 24V elektrik sistemi üzerinden çalışabilir. Bu yapı, uygun akü ve şarj altyapısına sahip teknelerde jeneratör veya yüksek güçlü DC-AC inverter kullanmadan klima çalıştırılmasına imkan verir.
Split sistemde kompresör ve deniz suyu kondenserinin bulunduğu ünite ile kabin havasını soğutan evaporatör birbirinden ayrıdır. Kondenser ünitesi teknik bir bölmeye, evaporatör ise soğutulacak alana daha yakın bir noktaya yerleştirilebilir.
24V çalışma sistemi yüksek güçlü DC uygulamalarda daha düşük akım avantajı sağlar. AirJet 24 Split modelinde çalışma koşullarına bağlı olarak tam yük akımı yaklaşık 39-61 A, güç tüketimi ise 0,94-1,0 kW aralığındadır.
Öne Çıkan Özellikler
- 24V DC doğrudan çalışma
- Split tip marin klima
- 5.400-7.400 BTU/h soğutma kapasitesi
- 1.580-2.170 W soğutma kapasitesi
- Ayrı kondenser ve evaporatör üniteleri
- BLDC brushless scroll kompresör
- 39-61 A tam yük akımı
- 0,94-1,0 kW güç tüketimi
- Jeneratör kullanmadan çalışabilme
- Yüksek güçlü 230V inverter ihtiyacını azaltabilme
- Cu-Ni 70/30 deniz suyu kondenseri
- Marin kullanıma uygun yapı
- Deniz suyu ile kondenser soğutması
- 650 m³/saat hava debisi
- Ø100 mm hava çıkışı
- Esnek montaj imkanı
- Tekne ve yat kullanımına uygun
Teknik Özellikler
Marka: Thermowell
Model: AirJet 24 Split
Ürün Tipi: 24V DC split marin klima
Çalışma Gerilimi: 24V DC
Soğutma Kapasitesi: 5.400-7.400 BTU/h
Soğutma Kapasitesi: 1.580-2.170 W
Tam Yük Akımı: 39-61 A
Güç Tüketimi: 0,94-1,0 kW
Kompresör: Scroll BLDC
Hava Debisi: 650 m³/saat
Fan Çıkış Çapı: Ø100 mm
Deniz Suyu Bağlantısı: Ø19 mm
Deniz Suyu Debisi: 9 L/dk
Soğutucu Akışkan Dolumu: 240 g
Önerilen Güç Kablosu Kesiti: 10 mm²
Kondenser: Cu-Ni 70/30 bakır-nikel
Net Ağırlık: 18 kg
Kondenser Ünitesi Ölçüsü: 240 x 337 x 280 mm
Evaporatör Ünitesi Ölçüsü: 331 x 246 x 240 mm
Split Sistem Avantajı
Thermowell AirJet 24 Split modelinde klima sistemi iki ayrı ana üniteden oluşur.
Kompresör ve deniz suyu kondenserinin bulunduğu kondenser ünitesi teknenin teknik bölümüne yerleştirilebilirken, evaporatör soğutulacak kabine daha yakın bir noktaya monte edilebilir.
Bu yapı özellikle:
- Monoblok klima için yeterli alan bulunmayan teknelerde
- Kabin altında sınırlı montaj hacmi bulunan uygulamalarda
- Kompresör ünitesinin yaşam alanından uzak tutulmak istendiği durumlarda
- Hava kanalının daha kısa tutulmasının istendiği kurulumlarda
- Mevcut tekne yerleşiminin tek parça klimaya uygun olmadığı durumlarda
önemli avantaj sağlar.
24V Doğrudan Aküden Çalışma
Thermowell AirJet 24 Split marin klima doğrudan 24V servis aküsü sisteminden çalışır.
Bu nedenle uygun elektrik altyapısına sahip teknelerde klima için ayrıca 230V marin jeneratör veya yüksek güçlü DC-AC inverter kullanılması zorunlu değildir.
24V sistemin önemli avantajlarından biri, aynı güç seviyesinde 12V sistemlere göre daha düşük çalışma akımı sağlamasıdır. Bu durum kablo kesiti, voltaj düşümü ve genel DC elektrik sistemi tasarımı açısından avantaj oluşturabilir.
BLDC Scroll Kompresör
AirJet 24 Split modelinde brushless DC motorlu scroll kompresör kullanılır.
BLDC teknolojisi kompresörün doğrudan DC elektrik sistemi üzerinden çalışmasını sağlar. Böylece klasik AC klima sistemlerinde gereken DC-AC dönüşümü ortadan kalkar.
Değişken kapasiteli çalışma sayesinde kompresör, soğutma ihtiyacına göre performansını ayarlayabilir. Bu teknoloji yüksek ilk kalkış akımının sınırlandırılmasına da yardımcı olur.
Deniz Suyu Soğutma Sistemi
Thermowell AirJet 24 Split, kondenserde oluşan ısının uzaklaştırılması için deniz suyu kullanır.
Tipik sistemde:
- Deniz suyu girişi
- Küresel vana
- Deniz suyu filtresi
- Deniz suyu pompası
- Kondenser ünitesi
- Bordadan tahliye hattı
bulunur.
AirJet 24 Split için gerekli deniz suyu debisi yaklaşık 9 litre/dakikadır.
Cu-Ni 70/30 kondenser yapısı, sürekli deniz suyuyla temas eden sistemde korozyon ve erozyona karşı dayanıklılık sağlar.
Elektrik Sistemi ve Akü Kapasitesi
AirJet 24 Split doğrudan aküyle çalışabilmesine rağmen yüksek güçlü bir DC tüketicidir. Uzun süreli klima kullanımı planlanıyorsa akü kapasitesi ve şarj sistemi birlikte değerlendirilmelidir.
Sistem tasarlanırken:
- Servis aküsü kapasitesi
- Akünün kullanılabilir kapasitesi
- Akü teknolojisi
- Klimanın günlük çalışma süresi
- Alternatör kapasitesi
- DC-DC şarj sistemi
- Güneş paneli kapasitesi
- Teknedeki diğer DC tüketiciler
- Kablo uzunluğu ve voltaj düşümü
birlikte hesaplanmalıdır.
LiFePO4 aküler, yüksek kullanılabilir kapasite ve yüksek akım sağlayabilmeleri nedeniyle 24V DC marin klima uygulamalarında avantaj sağlayabilir.
Kullanım ve Montaj Önerileri
Thermowell AirJet 24 Split marin klima montajında kondenser ve evaporatör için ayrı montaj noktaları belirlenmelidir.
Kondenser ünitesi deniz suyu bağlantılarının kolay yapılabileceği, bakım erişimi bulunan uygun bir teknik bölüme yerleştirilmelidir.
Evaporatör ünitesi soğutulacak kabine yakın konumlandırılmalı ve hava kanalında gereksiz uzunluklardan veya keskin dönüşlerden kaçınılmalıdır.
Split üniteler arasındaki soğutucu akışkan bağlantılarının doğru yapılması sistem performansı açısından önemlidir. Montaj ve devreye alma işlemlerinin marin klima ve soğutma sistemleri konusunda deneyimli personel tarafından yapılması tavsiye edilir.
24V güç hattında akü ile klima arasındaki mesafe mümkün olduğunca kısa tutulmalı ve uygun sigorta kullanılmalıdır. Üreticinin belirttiği 10 mm² kablo değeri montaj mesafesine göre voltaj düşümü hesabıyla ayrıca kontrol edilmelidir.
Kullanım Alanları
Thermowell AirJet 24 Split marin klima;
- Yelkenli teknelerde
- Motorlu teknelerde
- Küçük ve orta boy yatlarda
- Tekne kabinlerinde
- Monoblok klima için uygun alan bulunmayan teknelerde
- 24V servis aküsü bulunan teknelerde
- Jeneratör kullanılmak istenmeyen uygulamalarda
- LiFePO4 akü sistemlerinde
kullanılabilir.
5.400-7.400 BTU/h değişken soğutma kapasitesi sayesinde küçük ve orta hacimli kabinlerin iklimlendirilmesinde değerlendirilebilir. Kesin kapasite seçiminde kabin hacmi, cam yüzeyleri, izolasyon seviyesi, güneş yükü ve kullanım bölgesinin iklim koşulları birlikte dikkate alınmalıdır.
