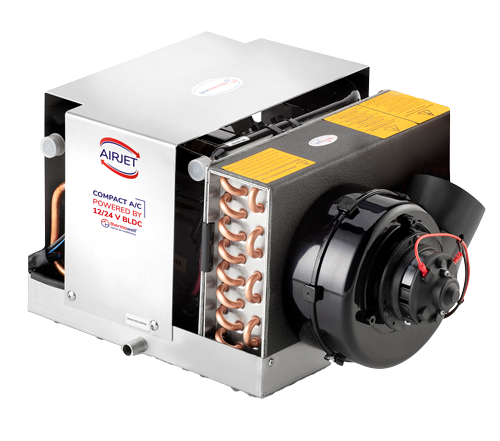

Thermowell AirJet 24 Marin Klima 24V 5400-7400 BTU

Thermowell AirJet 24 marin klima, tekne ve yatlarda doğrudan 24V DC servis aküsü üzerinden çalışmak üzere geliştirilmiş kompakt marin klima sistemidir. 5.400-7.400 BTU/h değişken soğutma kapasitesi sayesinde küçük ve orta hacimli kabinlerde jeneratör veya 230V inverter kullanmadan iklimlendirme imkanı sunar.

Thermowell AirJet 24 marin klima, BLDC brushless scroll kompresör teknolojisi sayesinde doğrudan 24V elektrik sistemiyle çalışır. Değişken kapasite yapısı, soğutma ihtiyacına göre kompresör performansının ayarlanmasına yardımcı olurken yüksek ilk kalkış akımını sınırlandırır.

24V çalışma sistemi, aynı güç seviyesindeki 12V sistemlere göre daha düşük akım değerleriyle çalışabilmesi açısından avantaj sağlar. AirJet 24 modelinde tam yük akımı yaklaşık 22-42 A aralığındadır.

Deniz suyu kondenserinde kullanılan Cu-Ni 70/30 bakır-nikel alaşım, tuzlu su ortamında korozyon ve erozyona karşı dayanıklılık sağlar. 316 paslanmaz çelik gövde ise ünitenin marin ortam koşullarına uygunluğunu destekler.

Öne Çıkan Özellikler

• 24V DC doğrudan çalışma
• 5.400-7.400 BTU/h soğutma kapasitesi
• 1.580-2.170 W soğutma kapasitesi
• BLDC brushless scroll kompresör
• 22-42 A tam yük akımı
• 0,5-1 kW güç tüketimi
• Jeneratör gerektirmeden kullanılabilme
• 230V inverter ihtiyacını azaltan DC çalışma
• Cu-Ni 70/30 deniz suyu kondenseri
• 316 paslanmaz çelik gövde
• Deniz suyu ile kondenser soğutması
• 500 m³/saat hava debisi
• Kompakt monoblok tasarım
• Duvar tipi kontrol paneli
• Uzaktan kumanda
• Tekne ve yat kullanımına uygun

Teknik Özellikler

Marka: Thermowell
Model: AirJet 24
Ürün Tipi: 24V DC marin klima
Çalışma Gerilimi: 24V DC
Soğutma Kapasitesi: 5.400-7.400 BTU/h
Soğutma Kapasitesi: 1.580-2.170 W
Tam Yük Akımı: 22-42 A
Güç Tüketimi: 0,5-1 kW
Kompresör: Scroll BLDC
Hava Debisi: 500 m³/saat
Fan Çıkış Çapı: Ø80 mm
Deniz Suyu Bağlantısı: Ø19 mm
Deniz Suyu Debisi: 9 L/dk
Soğutucu Gaz Dolumu: 240 g
Önerilen Güç Kablosu Kesiti: 10 mm²
Gövde: 316 paslanmaz çelik
Kondenser: Cu-Ni 70/30 bakır-nikel
Net Ağırlık: 18 kg
Ölçüler: 354 x 480 x 290 mm

24V Doğrudan Aküden Çalışma

Thermowell AirJet 24 marin klima doğrudan 24V servis aküsü sistemi üzerinden çalışır. Bu nedenle uygun elektrik altyapısına sahip teknelerde klimayı çalıştırmak için 230V jeneratör veya yüksek güçlü DC-AC inverter kullanılması zorunlu değildir.

24V sistemin önemli avantajlarından biri, aynı güç seviyesinde 12V sisteme göre daha düşük akımla çalışmasıdır. Bu durum özellikle yüksek güçlü DC tüketicilerin bulunduğu teknelerde kablolama ve elektrik altyapısı açısından avantaj sağlayabilir.

AirJet 24 modelinin çalışma akımı kapasite ihtiyacına göre yaklaşık 22-42 A arasında değişir.

BLDC Scroll Kompresör

AirJet 24 modelinde brushless DC motorlu scroll kompresör kullanılır.

BLDC teknolojisi sayesinde kompresör doğrudan DC elektrik sistemi üzerinden çalışabilir. Klasik AC klima sistemlerinde gerekli olan DC-AC dönüşümünün ortadan kalkması, enerji dönüşüm kayıplarının azaltılmasına yardımcı olur.

Değişken kapasiteli kompresör yapısı ayrıca yüksek ilk kalkış akımını sınırlandırarak servis aküsü ve elektrik tesisatı üzerinde daha kontrollü bir yük oluşturur.

Deniz Suyu Soğutma Sistemi

Thermowell AirJet 24, kondenserde oluşan ısının uzaklaştırılması için deniz suyu kullanır.

Tipik sistem;

• Deniz suyu girişi
• Küresel vana
• Deniz suyu filtresi
• Deniz suyu pompası
• Klima kondenseri
• Bordadan tahliye hattı

bileşenlerinden oluşur.

AirJet 24 için gerekli deniz suyu debisi yaklaşık 9 litre/dakikadır. Deniz suyu hattının doğru kurulması, filtrenin düzenli temizlenmesi ve pompanın kesintisiz su alması klimanın verimli çalışması açısından önemlidir.

AirJet 12 ve AirJet 24 Arasındaki Fark

AirJet 12 ve AirJet 24 modelleri arasındaki temel fark yalnızca çalışma voltajı değildir.

AirJet 12:
12V DC
3.700-6.250 BTU/h
40-65 A

AirJet 24:
24V DC
5.400-7.400 BTU/h
22-42 A

AirJet 24, daha yüksek soğutma kapasitesi sunarken 24V elektrik sistemi sayesinde çalışma akımını daha düşük seviyede tutabilir.

Bu nedenle 24V servis akü sistemine sahip teknelerde AirJet 24 doğrudan ve daha uygun bir çözüm oluşturur.

Elektrik Sistemi ve Akü Kapasitesi

AirJet 24 doğrudan aküyle çalışabilmesine rağmen yüksek güçlü bir DC tüketicidir. Uzun süreli klima kullanımında yalnızca akü kapasitesinin değil, akülerin nasıl yeniden şarj edileceğinin de hesaplanması gerekir.

Sistem tasarlanırken;

• Servis aküsü kapasitesi
• Akünün kullanılabilir kapasitesi
• Akü teknolojisi
• Klimanın günlük çalışma süresi
• Alternatör kapasitesi
• DC-DC şarj cihazı
• Güneş paneli kapasitesi
• Teknedeki diğer DC tüketiciler
• Kablo mesafesi ve voltaj düşümü

birlikte değerlendirilmelidir.

LiFePO4 aküler, yüksek kullanılabilir kapasite ve yüksek akım verebilme özellikleri nedeniyle DC marin klima uygulamalarında avantaj sağlayabilir.

Standart Aksesuar Kiti

Thermowell AirJet serisi montaj için gerekli çeşitli hava dağıtım ve deniz suyu devresi ekipmanlarıyla sunulur.

Standart aksesuar kitinde üretici paketine bağlı olarak;

• Yalıtımlı hava kanalı
• Ayarlanabilir hava çıkış menfezi
• Dönüş havası ızgarası
• Hava kanalı bağlantı adaptörü
• Deniz suyu hortumu
• Deniz suyu filtresi
• Küresel vana
• Deniz suyu girişi
• Borda tahliye bağlantısı
• Yoğuşma tahliye hortumu
• Hortum kelepçeleri
• Montaj braketleri

yer alır.

Deniz suyu pompasının ürün paketine dahil olup olmadığı sipariş öncesinde ayrıca kontrol edilmelidir.

Kullanım ve Montaj Önerileri

Thermowell AirJet 24 marin klima, hava giriş ve çıkışının engellenmeyeceği, yoğuşma suyunun rahatlıkla tahliye edilebileceği ve bakım için erişilebilecek bir noktaya monte edilmelidir.

Deniz suyu pompası sürekli suyla beslenebilecek uygun bir seviyeye yerleştirilmeli, filtre ise periyodik temizlik için kolay ulaşılabilir olmalıdır.

24V güç hattında akü ile klima arasındaki kablo mesafesi mümkün olduğunca kısa tutulmalıdır. Üretici 10 mm² kablo kesiti belirtse de gerçek tesisatta kablo uzunluğu ve voltaj düşümü hesabına göre uygun kesit ayrıca belirlenmelidir.

Elektrik hattında klima akımına uygun sigorta kullanılmalı ve bağlantılar marin elektrik standartlarına uygun yapılmalıdır.

Kullanım Alanları

Thermowell AirJet 24 marin klima;

• Yelkenli teknelerde
• Motorlu teknelerde
• Küçük ve orta boy yatlarda
• Tekne kabinlerinde
• 24V servis aküsü bulunan teknelerde
• Jeneratör bulunmayan teknelerde
• LiFePO4 servis aküsü kullanılan sistemlerde

kullanılabilir.

5.400-7.400 BTU/h değişken soğutma kapasitesi sayesinde küçük ve orta hacimli kabinlerin iklimlendirilmesinde değerlendirilebilir. Kesin kapasite seçiminde kabin hacmi, cam yüzeyi, izolasyon seviyesi, güneş yükü ve teknenin kullanılacağı iklim koşulları birlikte dikkate alınmalıdır.
