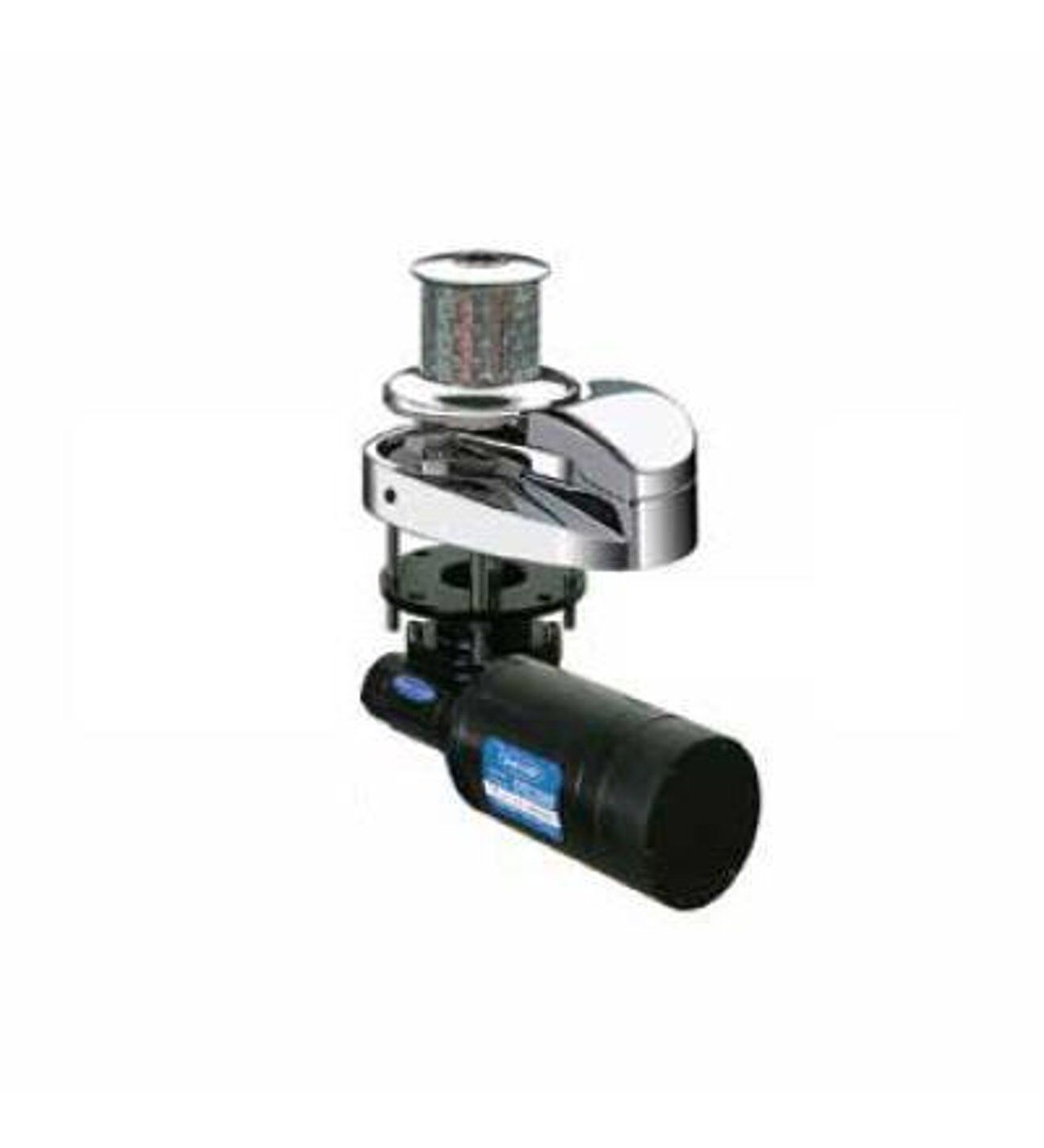

South Pacific WS1100C 8mm 12V Halat Fenerli Dik Irgat

South Pacific WS1100C 8mm 12V Halat Fenerli Dik Irgat, orta boy tekne ve yatlarda güçlü bir demirleme sistemi oluşturmak için geliştirilmiş, paslanmaz çelik tabanlı ve üst bölümünde bağımsız halat feneri bulunan dikey elektrikli çapa ırgatıdır. 8 mm DIN766 zincir ve uygun 12-14 mm halatla çalışabilen sistem, 1100 W motor gücü ve 85 kg normal çalışma yüküyle yaklaşık 8,4-12,7 metre tekneler için uygundur.

WS1100C modelindeki “C” ibaresi, standart zincir-halat kavelatasının üzerinde ayrıca bir halat feneri / capstan bulunduğunu ifade eder. Bu tambur, bağlama halatlarının alınması veya gerilmesi gibi işlemlerde kavelatadan bağımsız şekilde kullanılabilir.

WS serisinin paslanmaz çelik tabanı marin ortamda yüksek korozyon dayanımı sunarken, yatık motorlu dikey tasarımı motorun güverte altında farklı yönlerde konumlandırılabilmesine imkan verir.

Öne Çıkan Özellikler

• 12V DC çalışma

• 1100 W ağır hizmet tipi motor

• Dikey tip elektrikli çapa ırgatı

• Yatık motor yerleşimi

• 8 mm DIN766 zincir uyumu

• 12-14 mm halat uyumu

• Zincir ve halatı birlikte çekebilen paslanmaz çelik kavelata

• Üst bölümde bağımsız halat feneri / capstan

• Paslanmaz çelik taban

• 500 kg maksimum çalışma yükü

• 85 kg normal çalışma yükü

• Yaklaşık 20 m/dk çalışma zincir alma hızı

• Yaklaşık 24 m/dk çalışma zincir bırakma hızı

• Üretici maksimum hız verisi yaklaşık 23 / 26 m/dk

• Yaklaşık 65 A tipik çalışma akımı

• Kalıcı mıknatıslı DC motor

• Yaklaşık %82 motor verimi

• Kendinden kilitlemeli redüktör

• Motoru 8 farklı yatay pozisyonda monte edebilme

• Manuel toplama imkanı

• 4-45 mm güverte kalınlığına uyum

• Yaklaşık 8,4-12,7 m tekne sınıfına uygun

• Yaklaşık 18 kg'a kadar çapa için önerilir

• Selenoid, kontrol düğmesi ve devre kesici dahil

Teknik Özellikler

Marka: South Pacific
Seri: W
Model: WS1100C
Ürün Kodu: SL22117
Ürün Tipi: Halat fenerli dikey elektrikli çapa ırgatı

Çalışma Gerilimi: 12V DC
Motor Gücü: 1100 W
Motor Tipi: Kalıcı mıknatıslı DC motor
Motor Verimi: Yaklaşık %82

Maksimum Çalışma Yükü: 500 kg
Normal / Tipik Çalışma Yükü: 85 kg

Zincir Alma Hızı: Yaklaşık 20 m/dk
Zincir Bırakma Hızı: Yaklaşık 24 m/dk
Üretici Maksimum Alma Hızı: 23 m/dk
Üretici Maksimum Bırakma Hızı: 26 m/dk

Tipik Akım Tüketimi: Yaklaşık 65 A
Maksimum Akım: Yaklaşık 320 A

Zincir Uyumu: 8 mm DIN766
Halat Uyumu: 12-14 mm

Kavelata: Paslanmaz çelik, zincir ve halat uyumlu
Halat Feneri / Capstan: Var
Taban Malzemesi: Paslanmaz çelik
Redüktör: Kendinden kilitlemeli dişli sistemi

Önerilen Tekne Boyu: 8,4-12,7 m / 28-42 ft
Önerilen Maksimum Çapa: Yaklaşık 18 kg / 40 lb

Uyumlu Güverte Kalınlığı: 4-45 mm
Motor Montaj Pozisyonu: 8 farklı yatay konum
Ağırlık: Yaklaşık 12 kg

1100 W Motor

WS1100C, South Pacific W1100 serisinin 1100 W motor sınıfındaki modellerinden biridir.

Kalıcı mıknatıslı DC motor yaklaşık %82 verimle çalışır ve ağır çapa-zincir sistemlerinde yüksek tork üretmek üzere tasarlanmıştır.

Irgat seçiminde yalnızca motor watt değeri değil:

• Çapa ağırlığı

• Zincir çapı

• Zincir uzunluğu

• Askıda kalan zincir ağırlığı

• Demirleme derinliği

birlikte değerlendirilmelidir.

500 kg Maksimum Çalışma Yükü

South Pacific, W1100 serisi için maksimum çalışma yükünü 500 kg olarak belirtir.

Bu değer sürekli çalışma yükü değildir.

Normal kullanım için esas alınması gereken değer yaklaşık:

85 kg tipik çalışma yüküdür.

500 kg değeri ırgatın kısa süreli maksimum mekanik kapasitesini ifade eder ve ürün sürekli olarak bu seviyede çalıştırılmamalıdır.

8 mm DIN766 Zincir

Bu WS1100C varyantı 8 mm zincir kavelatasına sahiptir.

Zincir seçiminde yalnızca nominal çapın 8 mm olması yeterli değildir. Bakla ölçülerinin de kavelatayla uyumlu olması gerekir.

Bu nedenle 8 mm DIN766 kalibre zincir kullanılması tavsiye edilir.

Uyumsuz zincir:

• Kavelatada atlama

• Sıkışma

• Düzensiz toplama

• Kavelata dişlerinde aşınma

gibi problemlere neden olabilir.

Zincir ve Halatı Birlikte Çekebilir

WS1100C'nin paslanmaz çelik kavelatası hem uygun zinciri hem de çapa halatını kavrayabilir.

8 mm versiyonda:

• 8 mm DIN766 zincir

• 12-14 mm uygun marin halat

kullanılabilir.

Zincir ve halat arasındaki bağlantının kavelatadan rahat geçebilecek uygun bir splice ile yapılması önemlidir.

Üretici düşük esnemeli, orta sertlikte üç kollu marin halat kullanımını önerir.

Çok yumuşak halatlar kavelatada kayabilir veya sıkışabilir.

Halat Feneri / Capstan

WS1100C modelini standart WS1100'den ayıran temel özellik üst bölümde bulunan halat feneridir.

Halat feneri:

• Bağlama halatlarının alınmasında

• Halatın kontrollü biçimde gerilmesinde

• İskele halatlarının düzenlenmesinde

kullanılabilir.

Capstan ile kavelata gerektiğinde birbirinden bağımsız çalıştırılabilir.

Üretici kullanım prosedüründe üst capstan somununun gevşetilmesiyle yalnızca halat fenerinin tahrik edilebildiğini belirtmektedir.

WS1100 ve WS1100C Arasındaki Fark

WS1100

• Zincir-halat kavelatası bulunur

• Üst halat feneri bulunmaz

WS1100C

• Zincir-halat kavelatası bulunur

• Üst bölümde ayrıca halat feneri / capstan bulunur

Bu nedenle ayrı bağlama halatlarını da ırgat üzerinden yönetmek isteyen teknelerde WS1100C daha fonksiyonel bir seçenektir.

Paslanmaz Çelik Taban

WS serisindeki “S” ibaresi solid stainless steel, yani paslanmaz çelik tabanlı versiyonu ifade eder.

Türkiye pazarında bu ürün sıklıkla “krom gövdeli” olarak adlandırılır.

Teknik olarak daha doğru ifade:

paslanmaz çelik tabanlı / polisajlı paslanmaz üst yapılı ırgat

şeklindedir.

Paslanmaz çelik marin ortamda:

• Tuzlu su

• Nem

• Güverte üzerindeki dış ortam koşulları

karşısında yüksek korozyon dayanımı sağlar.

Yatık Motorlu Dikey Tasarım

WS1100C dikey kavelata yapısını yatık motor yerleşimiyle birleştirir.

Kavelata ve capstan güverte üzerinde bulunurken motor ve redüktör güverte altında yatay konumlanır.

Bu tasarım:

• Güvertede kompakt görünüm

• Motorun güverte altında korunması

• Zincirin doğrudan zincirliğe yönlendirilmesi

• Dar güverte altı hacimlerinde daha esnek motor konumlandırması

sağlar.

Motor 8 Farklı Konumda Monte Edilebilir

W serisinin önemli avantajlarından biri motorun güverte altında 8 farklı yatay pozisyonda konumlandırılabilmesidir.

Bu özellik:

• Zincirlik

• Baş pervane tüneli

• Su tankı

• Bölmeler

• Diğer teknik ekipmanlar

nedeniyle montaj alanının sınırlı olduğu teknelerde avantaj sağlar.

Montajdan önce motorun dönük olacağı yön ve servis erişimi planlanmalıdır.

8,4-12,7 Metre Tekneler İçin

South Pacific W1100 serisi yaklaşık:

8,4-12,7 metre / 28-42 ft

tekneler için konumlandırılmıştır.

Üretici yaklaşık 18 kg'a kadar çapa kullanılan sistemleri önerir.

Ancak tekne uzunluğu tek başına doğru ırgat seçimi için yeterli değildir.

Kesin seçimde:

• Tekne ağırlığı

• Çapa tipi ve ağırlığı

• Zincir ağırlığı

• Zincir uzunluğu

• Kullanılan halat

• Demirleme bölgesi

birlikte değerlendirilmelidir.

Zincir Alma ve Bırakma Hızı

Sealux Türkiye katalog değerlerine göre W1100 serisi yaklaşık:

• 20 m/dk zincir alma

• 24 m/dk zincir bırakma

hızına sahiptir.

South Pacific'in güncel kullanım kılavuzunda ise maksimum hız değerleri:

• 23 m/dk alma

• 26 m/dk bırakma

olarak belirtilmektedir.

Aradaki fark maksimum laboratuvar hızı ile gerçek çalışma/katalog değeri arasındaki ölçüm koşullarından kaynaklanabilir.

Gerçek hız:

• Akü voltajı

• Zincir ve çapa yükü

• Kablo kesiti

• Elektrik bağlantıları

gibi faktörlere göre değişir.

12V Elektrik Sistemi

WS1100C 12V DC elektrik sistemiyle çalışır.

Tipik çalışma akımı yaklaşık 65 A'dır.

Motor ağır yük altında veya ilk kalkış sırasında çok daha yüksek akımlar çekebileceği için tesisat yalnızca 65 A değerine göre boyutlandırılmamalıdır.

Üreticinin W1100 serisi için belirttiği maksimum akım yaklaşık 320 A seviyesindedir.

Bu nedenle:

• Akü

• Ana kablo

• Selenoid

• Devre kesici

• Kablo pabuçları

yüksek akım uygulamasına uygun seçilmelidir.

Akü ve Kablo Seçimi

South Pacific, W1100 ve W1500 serilerinde yüksek akım nedeniyle ırgata yakın konumlandırılmış bağımsız veya güçlü bir akü sistemi kullanılmasını önerir.

Üretici minimum 55 Ah akü kapasitesini referans olarak verir.

Ancak gerçek akü kapasitesi ve kablo kesiti:

• Kablo uzunluğu

• Motor yükü

• Akünün marş akımı kapasitesi

• Şarj sistemi

• Kullanım sıklığı

dikkate alınarak belirlenmelidir.

Kablo kesitinin yetersiz olması voltaj düşümüne ve ırgat performansının azalmasına neden olabilir.

Kendinden Kilitlemeli Redüktör

W serisi kendinden kilitlemeli redüktör yapısına sahiptir.

Bu sistem:

• Yüksek mekanik dayanım

• Yük altında kontrollü çalışma

• Güç aktarımında verimlilik

• Çapa sisteminin daha kontrollü yönetimi

sağlamaya yardımcı olur.

Zincirlik Derinliği

Dikey ırgatlarda zincirin kavelatadan çıktıktan sonra zincirliğe serbest şekilde düşebilmesi önemlidir.

Yetersiz zincirlik derinliği:

• Zincirin kavelata altında birikmesine

• Halatın giriş ağzını kapatmasına

• Zincirin sıkışmasına

• Irgatın zorlanmasına

neden olabilir.

Montaj öncesinde zincirlik derinliği ve zincirin düşüş güzergâhı kontrol edilmelidir.

Manuel Toplama

WS1100C acil durumlarda manuel toplamaya imkan verir.

Elektrik arızası veya güç kaybı durumunda capstan çıkarılarak manuel kol kavelata sistemine uygulanabilir.

Bu özellik uzun seyirlerde ilave güvenlik sağlar.

Irgat Tekneyi Çekmek İçin Kullanılmamalıdır

South Pacific kullanım kılavuzu ırgatın tekneyi çekmek için tasarlanmadığını açıkça belirtir.

Çapa alınırken tekne motoruyla çapaya doğru ilerletilmeli ve zincirdeki yatay yük azaltılmalıdır.

Çapa dibe sıkışmışsa ırgat motoruyla zorlanmamalıdır.

Tekne demirdeyken rüzgâr ve dalga yükünün sürekli ırgat üzerinde kalmaması için:

• Baba

• Snubber

• Zincir stoperi

gibi uygun yük alma ekipmanları kullanılmalıdır.

Paket İçeriği

South Pacific WS1100C paketinde:

• WS1100C dikey ırgat

• Selenoid

• Yukarı / aşağı ırgat düğmesi

• Devre kesici

• Montaj vidaları ve bağlantı elemanları

• Montaj şablonu

• Kullanım kılavuzu

bulunur.

Teknenin kumanda ihtiyacına göre ayak butonu, el kumandası veya kablosuz uzaktan kumanda ayrıca eklenebilir.

Kullanım ve Montaj Önerileri

South Pacific WS1100C 8mm 12V Halat Fenerli Dik Irgat montajından önce güverte yapısı, zincirlik, çapa sistemi ve elektrik altyapısı kontrol edilmelidir.

Montaj sırasında:

• 8 mm DIN766 kalibre zincir kullanılmalı

• Halat kullanılacaksa uygun 12-14 mm marin halat seçilmeli

• Irgat sağlam ve takviyeli güverte yüzeyine sabitlenmeli

• Baş makarası ve kavelata aynı çalışma hattına yerleştirilmeli

• Zincirin zincirliğe serbestçe düşmesi sağlanmalı

• Güverte altında motor için uygun yön seçilmeli

• Kablo kesiti toplam kablo uzunluğuna göre hesaplanmalı

• Devre kesici ve selenoid doğru şekilde bağlanmalıdır

Üretici yük altında tek seferde maksimum yaklaşık 15 dakika çalışmayı ve ardından soğuma süresi bırakılmasını önerir.

Kullanım Alanları

South Pacific WS1100C 8mm 12V Halat Fenerli Dik Irgat;

• Motor yatlarda

• Yelkenli teknelerde

• Motoryatlarda

• Kabinli gezi teknelerinde

• 8 mm zincir kullanılan demirleme sistemlerinde

• Zincir-halattan oluşan kombine sistemlerde

• Ayrı halat fenerine ihtiyaç duyulan teknelerde

kullanılabilir.

8,4-12,7 metre tekne sınıfı, 18 kg'a kadar çapa önerisi, 1100 W motoru, 85 kg normal çalışma yükü ve ayrı halat feneri sayesinde orta boy teknelerde çok amaçlı bir dikey ırgat çözümü sunar.
