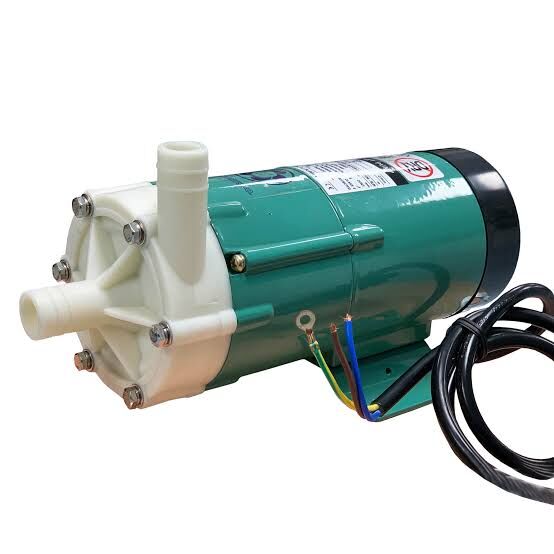

Magnet Pump MD 30 Deniz Suyu Pompası 230V 32 L/dk

Magnet Pump MD 30 deniz suyu pompası, tekne ve yatlardaki marin klima sistemlerinde kondenser üzerinden deniz suyu sirkülasyonu sağlamak amacıyla kullanılabilen 230V AC manyetik kaplinli santrifüj pompadır. Maksimum 32 L/dk debi ve 3,8 metre basma yüksekliği sunan kompakt yapı, küçük ve orta kapasiteli deniz suyu devridaim uygulamaları için uygundur.

Magnet Pump MD 30 deniz suyu pompası klasik salmastra veya mekanik mil keçesi yerine manyetik tahrik sistemi kullanır. Motor ile pompa çarkı arasında doğrudan mil bağlantısı bulunmaması, hareketli mil keçesinden kaynaklanabilecek sızıntı riskini azaltır ve deniz suyu gibi korozif akışkanların sirkülasyonunda önemli avantaj sağlar.

Öne Çıkan Özellikler

• 230V AC çalışma

• Manyetik kaplinli pompa teknolojisi

• Maksimum 32 L/dk debi

• Yaklaşık 1.920 L/saat maksimum debi

• Maksimum 3,8 m basma yüksekliği

• 60 W güç tüketimi

• 3/4" giriş bağlantısı

• 3/4" çıkış bağlantısı

• Salmastrasız / manyetik tahrikli yapı

• Kompakt gövde

• Sürekli devridaim uygulamalarına uygun yapı

• Deniz suyu sirkülasyon sistemlerinde kullanılabilir

• Marin klima sistemleri için uygun

• Sessiz ve titreşimi düşük çalışma karakteri

Teknik Özellikler

Marka: Magnet Pump
Model: MD 30
Ürün Tipi: Manyetik kaplinli deniz suyu sirkülasyon pompası

Besleme Gerilimi: 230V AC
Güç: 60 W

Maksimum Debi: 32 L/dk
Maksimum Debi: Yaklaşık 1.920 L/saat
Maksimum Basma Yüksekliği: 3,8 mSS

Giriş Bağlantısı: 3/4"
Çıkış Bağlantısı: 3/4"

Pompa Tipi: Santrifüj
Tahrik Sistemi: Manyetik kaplin
Mil Keçesi / Salmastra: Yok

Ölçüler: Yaklaşık 120 x 130 x 248 mm

Manyetik Kaplinli Pompa Teknolojisi

MD 30 klasik santrifüj pompalardan farklı olarak motor hareketini pompa çarkına manyetik kaplin aracılığıyla aktarır.

Bu sistemde motor mili akışkanla doğrudan temas etmez.

Klasik pompalarda bulunan mekanik salmastra veya mil keçesinin kullanılmaması:

• Keçe aşınmasına bağlı kaçak riskini azaltır

• Tuzlu ve korozif sıvılarla kullanımı kolaylaştırır

• Bakım ihtiyacının azaltılmasına yardımcı olur

• Sürekli sirkülasyon sistemlerinde güvenilir çalışma sağlar

Bu özellik marin klima deniz suyu devrelerinde özellikle avantajlıdır.

32 L/dk Maksimum Debi

Pompanın maksimum debisi yaklaşık:

32 L/dk

veya:

1.920 L/saat

seviyesindedir.

Bu değer sıfıra yakın basma yüksekliğindeki maksimum pompa kapasitesidir.

Gerçek sistem debisi;

• Hortum uzunluğu

• Hortum çapı

• Dikey basma yüksekliği

• Filtre

• Dirsek sayısı

• Klima kondenseri

• Vanalar

• Tekne içerisindeki boru güzergâhı

gibi dirençlere bağlı olarak düşer.

Bu nedenle klima sistemi için pompa seçimi yalnızca maksimum litre/saat değerine göre yapılmamalıdır.

3,8 Metre Basma Yüksekliği

MD 30 için maksimum basma yüksekliği yaklaşık 3,8 metredir.

Bu değer pompanın suyu dikey olarak çıkarabileceği teorik maksimum yüksekliği ifade eder.

Pompa 3,8 metre yüksekliğe ulaştığında debi maksimum değerin çok altına iner.

Marin klima uygulamalarında pompa seçilirken deniz seviyesinden klima ünitesine kadar olan yükseklik ve tesisattaki toplam direnç birlikte değerlendirilmelidir.

Marin Klima Sistemlerinde Kullanım

MD 30 özellikle su soğutmalı marin klima sistemlerinde deniz suyunun kondenser üzerinden dolaştırılması için kullanılabilir.

Tipik sistem:

Deniz Suyu Girişi → Küresel Vana → Deniz Suyu Filtresi → MD 30 Pompa → Klima Kondenseri → Bordadan Tahliye

şeklinde kurulabilir.

Pompanın klima ünitesine uygunluğu belirlenirken klima üreticisinin istediği minimum ve maksimum deniz suyu debisi kontrol edilmelidir.

Pompa Kapasitesi Nasıl Seçilmeli?

Marin klima sistemlerinde gereken deniz suyu debisi klima kapasitesine göre değişir.

Pompa seçimi yapılırken:

• Klima BTU kapasitesi

• Klima adedi

• Tek pompanın kaç üniteyi besleyeceği

• Boru çapı

• Hat uzunluğu

• Dikey yükseklik

• Filtre ve bağlantı elemanları

birlikte değerlendirilmelidir.

32 L/dk maksimum kapasite, pompanın her sistemde 32 L/dk debi sağlayacağı anlamına gelmez.

3/4" Giriş ve Çıkış

Pompanın emiş ve basma bağlantıları 3/4" ölçüsündedir.

Deniz suyu tesisatı yapılırken pompanın bağlantı çapından daha küçük hortum kullanılması debi kaybını artırabilir.

Hat mümkün olduğunca:

• Kısa

• Az dirsekli

• Doğru çapta

planlanmalıdır.

Özellikle emiş hattında gereksiz daralmalar ve hava yapabilecek bağlantılar önlenmelidir.

Deniz Suyu Filtresi ile Kullanım

Pompadan önce uygun bir deniz suyu süzgeci kullanılması tavsiye edilir.

Filtre:

• Deniz otu

• Kabuk

• Kum

• Plastik parçaları

• Diğer yabancı maddelerin

pompa ve klima kondenserine ulaşmasını azaltır.

Filtrenin düzenli olarak temizlenmesi gerekir.

Tıkalı filtre pompanın debisini ciddi şekilde düşürebilir.

Pompanın Montaj Konumu

Santrifüj tipi deniz suyu pompaları genellikle kendinden emişli değildir.

Bu nedenle MD 30 mümkünse teknenin su hattının altında veya pompanın sürekli suyla dolu kalabileceği bir noktada monte edilmelidir.

Pompanın kuru çalıştırılmaması önemlidir.

Deniz suyu vanası kapalıyken pompanın çalıştırılması pompa içerisinde hasara neden olabilir.

Elektrik Bağlantısı

MD 30 230V AC ile çalışır.

Bu nedenle besleme:

• Marina kıyı elektriğinden

• Marin jeneratörden

• Uygun inverter sisteminden

sağlanabilir.

Elektrik bağlantısında:

• Uygun sigorta

• Kaçak akım koruması

• Marin ortama uygun kablo ve bağlantılar

• Topraklama

kullanılmalıdır.

230V AC sistemlerde montajın yetkin kişiler tarafından yapılması tavsiye edilir.

Kullanım ve Montaj Önerileri

Magnet Pump MD 30 deniz suyu pompası montajında pompa mümkün olduğunca deniz suyu girişine yakın konumlandırılmalıdır.

Montaj sırasında:

• Pompanın kuru çalışmasına izin verilmemeli

• Emiş hattında hava kaçağı bulunmamalı

• Deniz suyu filtresi pompadan önce yerleştirilmeli

• 3/4" bağlantı çapı korunmalı

• Gereksiz dirseklerden kaçınılmalı

• Pompa gövdesine boru veya hortum ağırlığı bindirilmemeli

• Klima kondenseri ve filtre periyodik olarak temizlenmelidir

Sezon başında pompa debisinin ve bordadan çıkan deniz suyu miktarının kontrol edilmesi önerilir.

Kullanım Alanları

Magnet Pump MD 30 deniz suyu pompası;

• Marin klima sistemlerinde

• Tekne klima kondenserlerinde

• Deniz suyu devridaim sistemlerinde

• Tekne ve yatlarda

• Soğutma suyu sirkülasyonunda

• Tatlı veya tuzlu su devridaim uygulamalarında

kullanılabilir.

32 L/dk maksimum debisi, 3,8 metre basma yüksekliği ve manyetik kaplinli yapısı sayesinde özellikle küçük ve orta kapasiteli marin klima deniz suyu devrelerinde kompakt bir sirkülasyon pompası çözümü sunar.
