Secop Elektronik Kart Modelleri: Farkları, Uyumluluk ve Arıza Rehberi

Tekne ve karavan buzdolaplarında kullanılan Secop kompresörlerin düzgün çalışabilmesi için elektronik kontrol üniteleri önemli bir görev üstlenir. Kompresörün çalıştırılması, motor devrinin ayarlanması, akü voltajının izlenmesi ve soğutma sisteminin korunması bu elektronik kartlar tarafından yönetilir.

Özellikle Secop 101N0210, 101N0220, 101N0230 ve 101N0242 elektronik kart modelleri, BD serisi kompresör kullanan soğutma sistemlerinde karşılaşılan önemli kontrol üniteleridir.

Ancak bu kartlar aynı dönemde üretilmemiştir. Secop, elektronik kontrol teknolojisini zaman içinde yenilemiş, eski kartların yerine daha gelişmiş mikrodenetleyici tabanlı modeller sunmuştur.

Peki bu elektronik kartların farkları nelerdir? Hangi Secop kompresörlerle uyumludurlar? Eski bir elektronik kart arızalandığında yerine 101N0242 kullanılabilir mi?

Bu rehberde Secop elektronik kontrol ünitelerinin çalışma prensiplerini, model farklılıklarını, kart değişiminde dikkat edilmesi gerekenleri ve arıza belirtilerini ayrıntılı olarak inceliyoruz.

Secop Elektronik Kart Nedir, Ne İşe Yarar?

Secop elektronik kart, DC beslemeli kompresörün motorunu kontrol eden elektronik ünitedir. Özellikle 12V ve 24V elektrik sistemleriyle çalışan marin buzdolapları, karavan buzdolapları ve mobil soğutma uygulamalarında kullanılır.

Ev tipi, doğrudan AC elektrikle çalışan geleneksel kompresörlerden farklı olarak Secop BD serisi kompresörlerde motorun çalışması uygun bir elektronik kontrol ünitesine bağlıdır.

Bu kontrol ünitesi birçok görevi yerine getirir:

• Kompresör kontrolü: Motorun uygun şekilde çalıştırılmasını ve durdurulmasını sağlar.

• Devir ayarı: Soğutma sisteminin ihtiyacına göre kompresörün farklı hızlarda çalışmasına olanak tanır.

• Akü koruması: Besleme voltajı belirlenen sınırların dışına çıktığında kompresörün çalışmasını durdurarak akünün aşırı deşarjını önlemeye yardımcı olur.

• Termostat kontrolü: Soğutma ihtiyacına göre kompresöre çalışma veya durma komutu verir.

• Fan kontrolü: Uygun bir soğutma fanının elektronik ünite üzerinden çalıştırılmasını sağlar.

• Arıza teşhisi: Uygun bağlantı ve donanımla sistemdeki bazı çalışma hatalarının LED sinyalleri veya iletişim arayüzü üzerinden izlenmesine imkân tanır.

Elektronik kartın arızalanması kompresörün hiç çalışmamasına, çalışmaya başlayıp durmasına veya sistemin hata vermesine neden olabilir. Bununla birlikte her çalışmama sorunu kart arızası anlamına gelmez.

Secop 101N0210, 101N0220, 101N0230 ve 101N0242 Arasındaki Farklar

Secop'un 2014 ve 2022 yıllarında yayımladığı teknik bültenler, bu dört kartın farklı elektronik nesillerine ait olduğunu göstermektedir.

Secop, Mart 2015 itibarıyla 101N0210, 101N0220 ve 101N0230 dahil olmak üzere çeşitli eski kartları kullanım ömrü sonu (EOL) kapsamına almıştır. Sonrasında 101N0212 ve 101N0650 modelleri sunulmuştur.

2022 tarihli teknik bültende ise 101N0242, 101N0212'nin yeni nesil karşılığı olarak tanımlanmıştır.

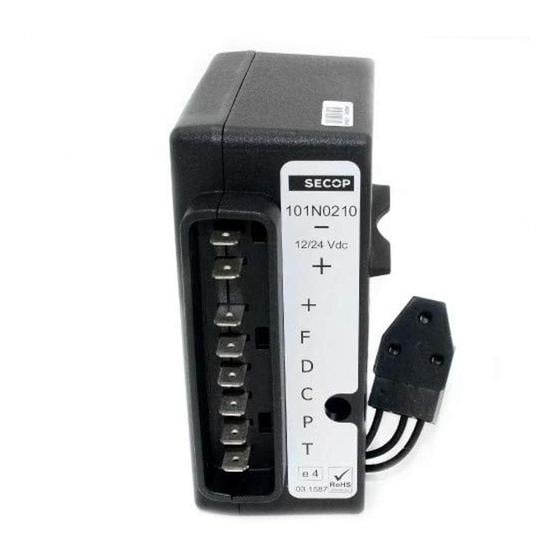

Secop 101N0210 Elektronik Kart

101N0210, Secop BD serisi DC kompresörlerde kullanılan eski nesil elektronik kontrol ünitelerinden biridir.

BD35F, BD50F ve BD35K kompresör ailesinin geçmiş uygulamalarında yer almış olan bu kart, kompresörün elektriksel olarak çalıştırılmasını ve termostat üzerinden kontrol edilmesini sağlar.

Secop'un 2014 tarihli ürün bülteninde, ASIC tabanlı önceki elektronik neslin yerini mikrodenetleyici tabanlı yeni kontrol ünitelerinin aldığı belirtilmiştir.

Bu dönüşümde 101N0210'un yerine önerilen modellerden biri 101N0212 olmuştur.

Günümüzde 101N0210 bulunan bir buzdolabında elektronik kart değişimi gerekiyorsa yalnızca eski kod üzerinden arama yapmak yerine güncel Secop muadilinin değerlendirilmesi daha doğru bir yaklaşımdır.

Secop 101N0220 Elektronik Kart

101N0220, Secop'un önceki nesil BD kompresör elektronik üniteleri arasında bulunan modellerden biridir.

101N0210 ile aynı ürün ailesinde değerlendirilir. Secop'un yayımladığı değişim tablosunda her iki model de 101N0212'nin karşılayabildiği eski kartlar arasında gösterilir.

Bununla birlikte bu durum, geçmişte üretilmiş bütün kartların elektriksel özelliklerinin tamamen aynı olduğu anlamına gelmez. Özellikle özel soğutma sistemlerinde kullanılan fan bağlantıları, sistemin çalışma koşulları ve üreticiye özgü konfigürasyonlar kontrol edilmelidir.

Secop 101N0230 Elektronik Kart

101N0230 da eski nesil Secop elektronik kartlar arasında yer almaktadır.

Bu model için de Secop'un 2014 tarihli ürün bülteninde 101N0212 ve uygulama türüne göre 101N0650 yeni nesil alternatifler olarak belirtilmiştir.

Özellikle eski tekne ve karavan buzdolaplarında elektronik kart üzerindeki ürün kodunun okunması, uygun yedek parça belirlenirken önemli bir başlangıç noktasıdır.

Ancak kompresör tipi doğrulanmadan yalnızca kartın dış görünüşüne dayanarak değişim yapılmamalıdır.

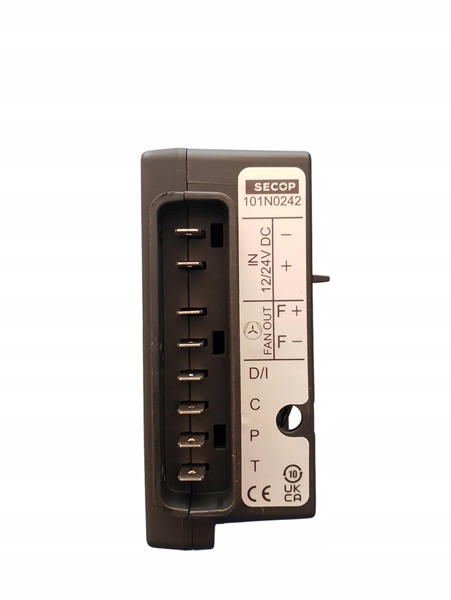

Secop 101N0242 Elektronik Kart

101N0242, Secop'un BD serisi kompresörler için geliştirdiği yeni nesil standart 12/24V DC elektronik kontrol ünitesidir.

2022 yılında duyurulan bu model, önceki 101N0212 kontrol ünitesinin yerini almak üzere geliştirilmiştir.

Yeni kartın önemli özellikleri şunlardır:

• 12V ve 24V DC elektrik sistemleriyle çalışma.

• STM32 mikrodenetleyici tabanlı elektronik mimari.

• Geliştirilmiş elektromanyetik girişim (EMI) performansı.

• Uygun kompresörlerde elektronik devir kontrolü.

• Akü koruma ve termostat yönetimi.

• Soğutma fanı kontrolü.

• Uygun donanımla arıza teşhisi ve iletişim desteği.

Secop'un açıklamasına göre yeni nesil kartın muhafaza yapısı da montaj alanını iyileştirecek şekilde geliştirilmiştir.

101N0242, standart BD35F, BD50F ve BD35K uygulamalarında önemli bir güncel kontrol ünitesi seçeneğidir. Üreticinin teknik dokümanlarında BD80CN ile ilişkili uygulamalar da yer almaktadır.

Eski Secop Elektronik Kartların Yerine 101N0242 Kullanılabilir mi?

Bu konu, özellikle eski nesil kartları kullanan buzdolaplarının onarımında önemlidir.

Secop'un yayımladığı iki ayrı ürün bülteni incelendiğinde şu değişim zinciri ortaya çıkmaktadır:

Bu değişim zinciri, eski kartlarla kullanılan birçok standart BD serisi soğutma uygulamasında 101N0242'nin uygun bir alternatif olabileceğini göstermektedir.

Ancak üreticinin geriye dönük uyumluluk açıklaması, her cihazda kontrol yapılmadan kart değiştirilebileceği anlamına gelmez.

Değişim öncesinde aşağıdaki unsurlar doğrulanmalıdır:

1. Kompresörün tam model numarası.

2. Eski elektronik kartın ürün kodu.

3. Besleme sisteminin 12V veya 24V olması.

4. Fan, termostat ve yardımcı elektrik bağlantıları.

5. Kompresörün mevcut çalışma konfigürasyonu.

6. Cihaz üreticisinin özel kontrol sistemi kullanıp kullanmadığı.

Önemli: Secop'un otomotiv uygulamalarına yönelik 101N0680 modeli ile standart 101N0242 modeli aynı kullanım amacıyla sınıflandırılmaz. Özellikle elektromanyetik uyumluluk ve araç üreticisinin gereksinimleri açısından model tercihi farklılaşabilir.

Secop 101N0242 Hangi Kompresörlerle Uyumludur?

Secop'un üretici dokümanlarında 101N0242 modeli aşağıdaki kompresör aileleriyle ilişkilendirilmiştir.

Bununla birlikte kompresör ailesinin adı tek başına yeterli değildir. Örneğin BD35F ile BD35F.2 aynı ürün koduna sahip değildir ve Secop, BD35F.2 ve BD35K.2 için 101N0226 modeline yönelik ayrı bir talimat yayımlamıştır.

Bu nedenle kart seçiminde kompresör üzerindeki tam model ve üretim kodu dikkate alınmalıdır.

Secop Elektronik Kartlarda Akü Koruma Sistemi Nasıl Çalışır?

Tekne ve karavan buzdolaplarında en önemli konulardan biri akü geriliminin korunmasıdır. Çünkü buzdolabı uzun süre çalıştığında özellikle 12V sistemlerde akü voltajı düşebilir.

Secop 101N0242 elektronik kartı, besleme voltajını kontrol ederek belirlenen alt sınıra ulaşıldığında kompresörü durdurur.

Akü voltajı yeniden yeterli seviyeye yükseldiğinde kompresörün çalışmasına izin verir.

101N0242 standart akü koruma değerleri

Bu değerler 101N0242'nin standart fabrika ayarlarıdır. Akü koruma seviyeleri uygun direnç veya kontrol arayüzüyle farklı değerlere ayarlanabilir.

Örneğin 12V elektrik sistemiyle çalışan bir tekne buzdolabında, elektronik kartın girişindeki voltaj 10,4V seviyesine düştüğünde kompresör durabilir. Voltajın yeniden 11,7V seviyesine yükselmesi ise çalışmanın tekrar başlamasına olanak tanır.

Önemli ayrıntı: Voltajın yalnızca akü kutup başlarından ölçülmesi yeterli değildir. Akü ile elektronik kart arasında bulunan uzun veya ince kablolar, gevşek bağlantılar ve oksitlenmiş terminaller voltaj düşümüne neden olabilir.

Bu nedenle akü yeterince dolu görünmesine rağmen buzdolabı çalışmıyorsa, kompresörün çalışmaya çalıştığı sırada elektronik kart girişindeki voltaj da kontrol edilmelidir.

Secop Elektronik Kartlarda Kompresör Devir Ayarı

Secop BD serisi kompresörlerin önemli özelliklerinden biri değişken devirde çalışabilmeleridir.

Bu özellik sayesinde kompresörün çalışma hızı, soğutma sisteminin ihtiyaçlarına göre ayarlanabilir.

101N0242 elektronik kartında mekanik termostat kullanıldığında, uygun seri direnç değerleriyle aşağıdaki hızlar seçilebilir.

Direnç kullanılmayan standart mekanik termostat bağlantısında kompresör 2.000 rpm hızında çalışır.

Devir yükseldikçe kompresörün soğutma kapasitesi ve anlık elektrik tüketimi genel olarak artabilir. Ancak toplam günlük enerji tüketimi yalnızca kompresör hızına bağlı değildir. Dolabın yalıtımı, ortam sıcaklığı, evaporatör yapısı, kondenser havalandırması ve çalışma süresi de önemlidir.

Bu nedenle kompresörün sürekli en yüksek hızda çalıştırılması her zaman en verimli çözüm olmayabilir. Hız seçimi, soğutma sisteminin tasarımına uygun yapılmalıdır.

Secop 101N0242 Elektronik Kart Bağlantıları

101N0242 kontrol ünitesi üzerinde güç beslemesi, fan, termostat ve yardımcı kontrol bağlantıları bulunur.

101N0242 modelinde mekanik termostat C ve T terminalleri arasında bağlanabilir. Fan ise F+ ve F− bağlantılarına takılır.

Fan bağlantısında önemli bir ayrıntı vardır: 101N0242'nin fan çıkışı, sistem 24V olsa bile 12V fan kullanımı için tasarlanmıştır. Üretici, fan çıkışının sürekli akım kapasitesini ortalama 0,5A olarak belirtmektedir.

Güç beslemesinde ise üreticinin talimatına göre 12V sistemlerde 15A, 24V sistemlerde 7,5A sigorta kullanılmalıdır. Sigortanın akünün pozitif hattında, aküye mümkün olduğunca yakın konumlandırılması gerekir.

Yanlış fan voltajı, uygun olmayan sigorta veya hatalı bağlantılar kontrol ünitesinin çalışmasını olumsuz etkileyebilir.

Bu sebeple elektronik kart değişiminde önceki bağlantılar kaydedilmeli, yeni kartın terminal işaretleri üreticinin güncel bağlantı şemasıyla karşılaştırılmalıdır.

Secop Elektronik Kart Arızası Nasıl Anlaşılır?

Tekne ve karavan buzdolaplarında karşılaşılan çalışma problemleri her zaman kompresörün bozulduğu anlamına gelmez.

Elektronik kontrol ünitesinin arızalanması da benzer belirtiler oluşturabilir.

Ancak şu belirtiler tek başına elektronik kartın arızalı olduğunu kanıtlamaz:

• Kompresörün hiç çalışmaması.

• Kompresörün kısa aralıklarla çalışıp durması.

• Buzdolabının zaman zaman çalışıp zaman zaman çalışmaması.

• Fanın çalışmasına rağmen kompresörün devreye girmemesi.

• Kompresörün çalışmasına rağmen yeterli soğutmanın sağlanamaması.

• Akü voltajı yeterli görünmesine rağmen cihazın çalışmaması.

Bu sorunlar düşük besleme voltajından, termostat arızasından, fan probleminden veya soğutma devresindeki başka bir arızadan da kaynaklanabilir.

Doğru teşhis için elektronik kartın hata sinyallerinin değerlendirilmesi gerekir.

Secop 101N0242 LED Hata Kodları

Secop 101N0242 kontrol ünitesi, uygun şekilde bağlanan bir LED üzerinden bazı çalışma hatalarını bildirebilir.

Üreticinin dokümanına göre 10 mA özellikli uygun bir LED, + ve D/I terminalleri arasına bağlanabilir. Hata durumunda LED belirli sayıda yanıp sönerek hata türünü gösterir.

Altıncı hata kodu NTC termostat kullanımıyla ilişkilidir. Üretici tarafından belirtilen hata kodları Tool4Cool yazılımıyla da okunabilir.

1 kez yanıp sönme: Akü voltajı sorunu

Bu hata, besleme voltajının akü koruma sınırlarının dışında olduğunu gösterir.

Kontrol edilmesi gerekenler akü voltajı, bağlantı terminalleri, kablo kesitleri ve bağlantılardaki voltaj düşümüdür.

2 kez yanıp sönme: Fan veya kalkış denemesi sorunu

Bu hata, fazla sayıda kalkış denemesi yapılması veya fanın izin verilen akım sınırını aşmasıyla ilişkili olabilir.

Fan sıkışması, uygun olmayan fan seçimi veya bağlantı sorunları değerlendirilmelidir.

3 kez yanıp sönme: Kompresör kalkış hatası

Kompresörün motoru çalışmaya başlayamıyorsa bu hata görülebilir.

Rotorun mekanik olarak sıkışması veya soğutma devresinde kalkışı zorlaştıran yüksek basınç farkı olası nedenler arasındadır.

4 kez yanıp sönme: Minimum devir hatası

Elektronik kontrol ünitesi kompresörün minimum çalışma devrini koruyamadığını tespit ettiğinde bu hatayı bildirebilir.

Soğutma sistemindeki aşırı yük koşulları araştırılmalıdır.

5 kez yanıp sönme: Elektronik ünite aşırı ısınması

Elektronik kartın sıcaklık koruması devreye girmiş olabilir.

Yetersiz havalandırma, yüksek ortam sıcaklığı veya kompresörün aşırı yük altında çalışması incelenmelidir.

6 kez yanıp sönme: NTC termostat hatası

NTC sensör kullanılan sistemlerde sensör bağlantısının kopması veya kısa devre oluşması bu hata koduna neden olabilir.

Sensörün ve bağlantı kablolarının kontrol edilmesi gerekir.

Dikkat: Bu hata tablosu 101N0242 için üreticinin yayımladığı talimata dayanmaktadır. Eski 101N0210, 101N0220 ve 101N0230 kartlarında aynı teşhis özelliklerinin bulunduğu varsayılmamalıdır.

Elektronik Kart Değişiminden Önce Neler Kontrol Edilmeli?

Yeni elektronik kart satın almadan önce bazı temel kontrollerin yapılması gereksiz parça değişimini önleyebilir.

1. Besleme voltajı kontrolü

Kompresör çalıştırılmaya çalışılırken kart girişindeki voltaj ölçülmelidir. Akü voltajı normal görünmesine rağmen kart girişinde ciddi voltaj düşümü bulunabilir.

2. Elektrik bağlantılarının kontrolü

Gevşek veya oksitlenmiş soketler, zarar görmüş kablolar ve uygun olmayan bağlantılar incelenmelidir.

3. Termostat kontrolü

Termostatın kompresöre doğru çalışma komutu gönderip göndermediği kontrol edilmelidir.

4. Fan ve havalandırma kontrolü

Kondenser fanındaki bir arıza hem soğutma performansını düşürebilir hem de elektronik ünitenin koruma sistemlerini etkileyebilir.

5. Kompresör ve soğutma devresi kontrolü

Kompresörün mekanik veya elektriksel arızaları ile soğutma devresindeki yüksek basınç koşulları değerlendirilmelidir.

6. Elektronik kartın fiziksel kontrolü

Kart üzerinde yanık izleri, oksitlenme, su veya nem hasarı ve zarar görmüş terminaller bulunup bulunmadığı incelenmelidir.

Bu kontroller sonucunda elektronik ünitenin arızalı olduğu doğrulanırsa uygun modelle değiştirilmesi değerlendirilmelidir.

Tekne ve Karavan Buzdolaplarında Secop Elektronik Kart Seçimi

Marin soğutma sistemleri, ev tipi buzdolaplarından farklı çalışma koşullarına sahiptir.

Teknelerde ve karavanlarda akü voltajındaki değişimler, ortam sıcaklığı, titreşim ve elektrik tesisatının uzunluğu elektronik kontrol ünitesinin çalışma koşullarını etkileyebilir.

Örneğin uzun kablo mesafesine sahip bir 12V buzdolabında kablo kesitinin yetersiz seçilmesi, kompresör devreye girerken voltaj düşümüne neden olabilir.

Benzer şekilde kondenser bölümündeki havalandırmanın yetersiz olması, kompresörün çalışma süresini artırarak soğutma performansını olumsuz etkileyebilir.

Bu nedenle Secop elektronik kart değişiminde yalnızca ürün koduna değil, soğutma sisteminin genel çalışma şartlarına da dikkat edilmelidir.

Ayrıca kartın hangi kompresör nesli için tasarlandığı doğrulanmalıdır. Örneğin Secop'un 2025 teknik belgelerinde BD35F.2 ve BD35K.2 kompresörlerine yönelik 101N0226 elektronik kontrol ünitesi ayrıca tanımlanmıştır.

Bu durum, benzer isimli kompresörlerin her zaman aynı elektronik kartı kullanmadığını göstermektedir.

Sıkça Sorulan Sorular

Secop 101N0210 yerine 101N0242 kullanılabilir mi?

Secop'un üretici bültenlerine göre 101N0210 önce 101N0212 ile değiştirilmiş, daha sonra 101N0212'nin yerini 101N0242 almıştır. Bu nedenle uygun standart BD kompresör uygulamalarında 101N0242 muadil olarak değerlendirilebilir. Değişim öncesinde kompresör modeli ve bağlantılar doğrulanmalıdır.

101N0220 ve 101N0230 aynı elektronik kart mı?

Her ikisi de Secop'un eski nesil elektronik kontrol üniteleri arasında yer alır. Üreticinin değişim tablosunda aynı yeni nesil alternatiflerle ilişkilendirilmiş olmaları, tarihsel olarak tamamen aynı özelliklere sahip oldukları anlamına gelmez.

Secop 101N0242 hem 12V hem 24V ile çalışır mı?

Evet. 101N0242 çift voltajlı bir elektronik kontrol ünitesidir ve uygun sistemlerde 12V veya 24V DC ile kullanılabilir.

Secop BD35F ve BD50F aynı elektronik kartı kullanabilir mi?

Secop'un standart BD35F ve BD50F kompresörleri için 101N0242 desteklenen elektronik kart seçenekleri arasındadır. Ancak kompresörün tam ürün kodu kontrol edilmelidir.

Secop elektronik kart arızalanırsa kompresör çalışır mı?

Elektronik kontrol ünitesi kompresörün çalışmasını yönettiği için kart arızası kompresörün devreye girmesini engelleyebilir. Bununla birlikte kompresörün çalışmaması, kartın kesinlikle arızalı olduğunu göstermez.

Secop elektronik kart tamir edilebilir mi?

Bazı elektronik arızalar uzman elektronik servisler tarafından incelenebilir. Ancak kartın onarılabilirliği arızanın türüne, bileşenlerin durumuna ve güvenilir şekilde test edilip edilemeyeceğine bağlıdır. Kontrol ünitesinin tamamının uygun yenisiyle değiştirilmesi çoğu durumda daha güvenilir bir çözüm olabilir.

Yeni elektronik kart takılınca soğutma performansı artar mı?

Yeni nesil elektronik üniteler, eski modellere göre elektronik verimlilik açısından iyileştirmeler içerebilir. Secop'un 2014 tarihli bülteninde yeni kontrol ünitesi nesliyle sistemin COP değerinde yaklaşık %5 iyileşme bildirilmektedir.

Ancak bu oran her buzdolabında aynı düzeyde enerji tasarrufu elde edileceğini garanti etmez. Soğutma performansı kompresörün ve soğutma devresinin genel durumuna da bağlıdır.

Sonuç: Doğru Secop Elektronik Kart Nasıl Seçilir?

Secop 101N0210, 101N0220 ve 101N0230 elektronik kartlar, BD serisi kompresörlerin önceki nesil kontrol üniteleri arasında yer almaktadır.

Secop'un ürün geliştirme sürecinde bu kartların yerine önce 101N0212, ardından yeni nesil 101N0242 modeli sunulmuştur.

Ancak elektronik kart seçerken yalnızca eski modelin ürün koduna bakmak yeterli değildir. Kompresörün tam modeli, besleme voltajı, termostat ve fan bağlantıları ile cihazın özel çalışma koşulları dikkate alınmalıdır.

Tekne veya karavan buzdolabınız için Secop elektronik kart arıyorsanız, mevcut elektronik kartın ürün kodunu ve kompresörün model etiketini kontrol ederek uygun yedek parçanın belirlenmesini sağlayabilirsiniz.

Doğru elektronik kontrol ünitesinin seçilmesi, soğutma sisteminin güvenilir çalışması ve gereksiz parça değişimlerinin önlenmesi açısından önemlidir.


Secop kompresörünüz için uygun elektronik kontrol ünitesini seçmek üzere [Secop elektronik kart modellerini] inceleyebilirsiniz.
